Линейные элементы

Тип исполнения клапанного узла 06. Номинальная холодопроизводительность R404A / R507: 16 кВт. Номинальная холодопроизводительность R134a: 10,31 кВт. Номинальная холодопроизводительность R22 / R407C: 19,3 кВт.

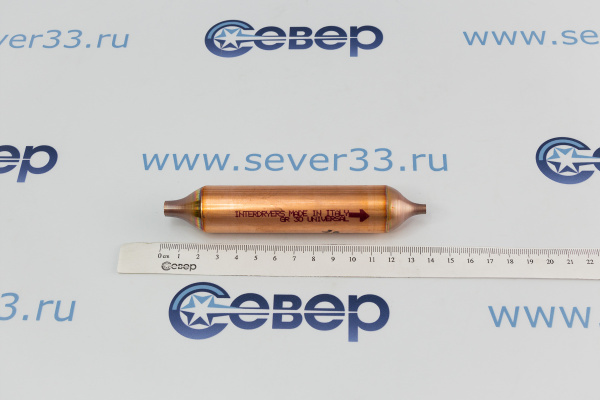

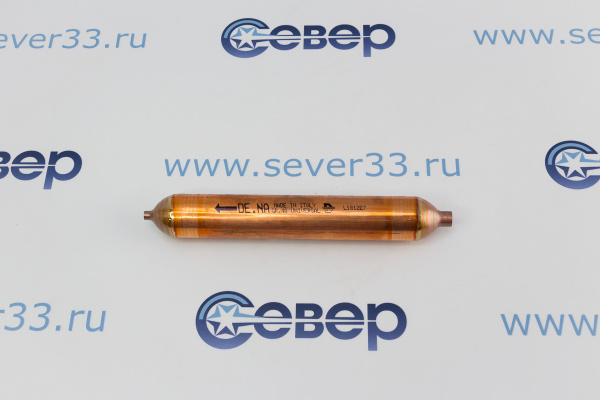

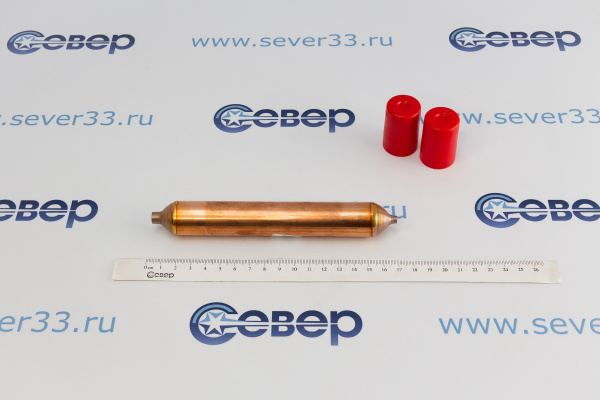

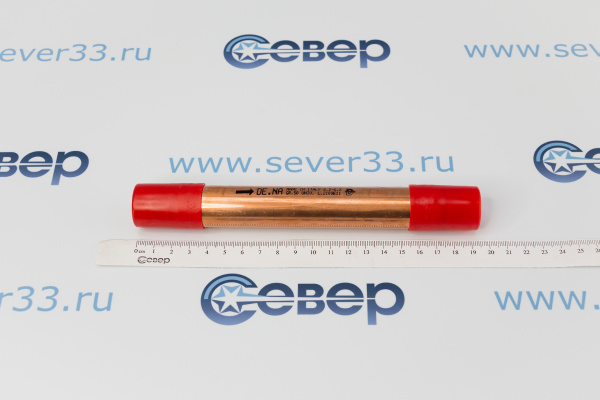

Входное отверстие 6 мм, выходное отверстие 2 мм. Медный корпус с пластиковыми заглушками. Объем цеолитовой засыпки 30 г.

Максимальное рабочее давление: 45 бар. Диапазон температур: от -40 до 120 °C.

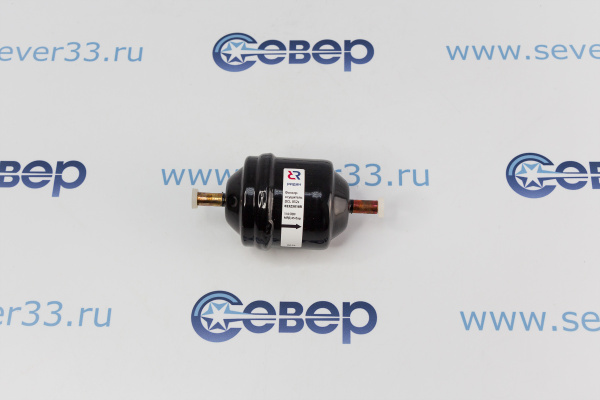

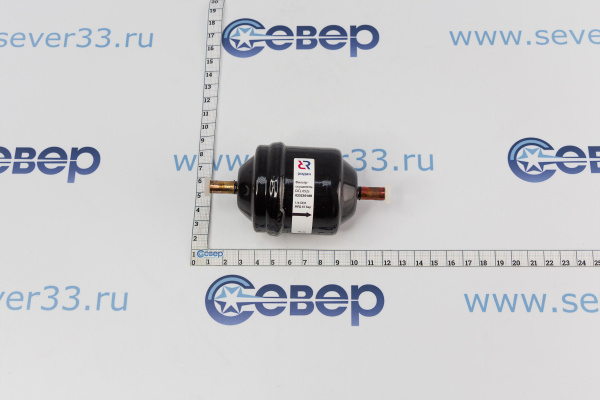

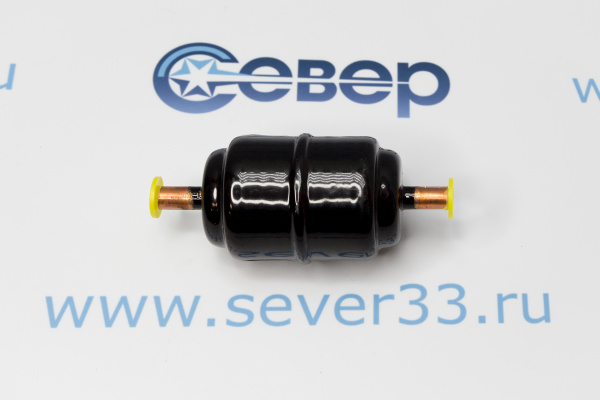

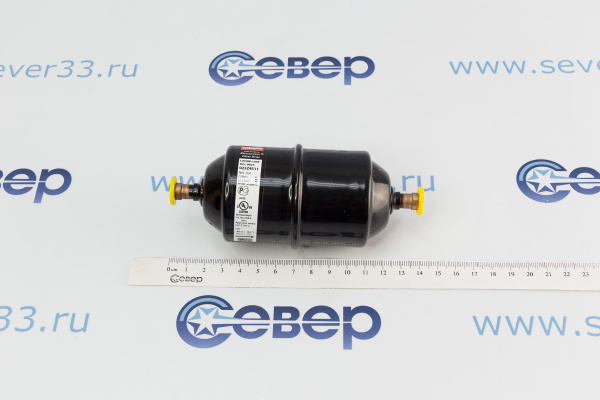

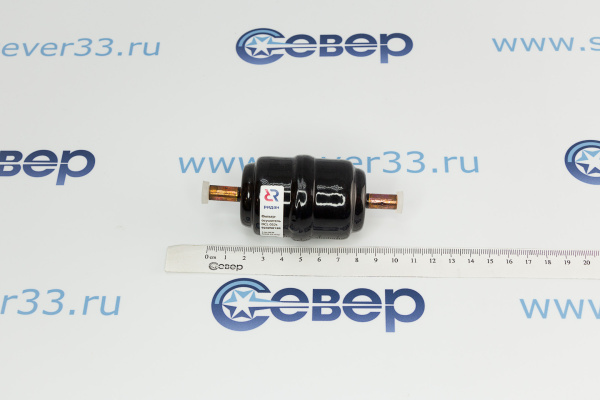

Тип соединения: под пайку. Формат: прямой. Соединительные размеры: 6 мм (1/4"). Кол-во кислоты: 0,53 г. Размер сердечника: 03 cu.in. Максимальное рабочее давление 46,0 bar. Чистый объем 0,051 л. Объем твердого сердечника 21 см3. Твердая поверхность сердечника 59 см2. Объем корпуса 0,07 л. Хладагенты HCFC/HFC. Диапазон температур: -40 - +70 °C. Материал соединения: сталь. Размер входного сечения 1/4". Размер входного соединения 6 мм. Тип входного соединения: под пайку. Размер выходного отверстия: 1/4". Тип выходного соединения: под пайку. Вес 0,19 кг.

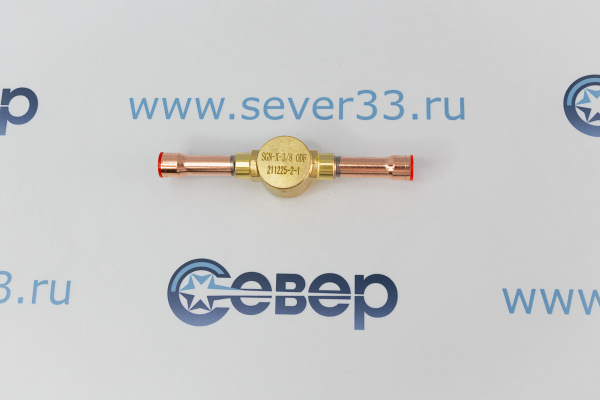

Максимальное рабочее давление: 45 бар. Диапазон температур: от -40 до +120 °C. Тип присоединения: под пайку. Присоединительный патрубок: 3/8" дюйм.

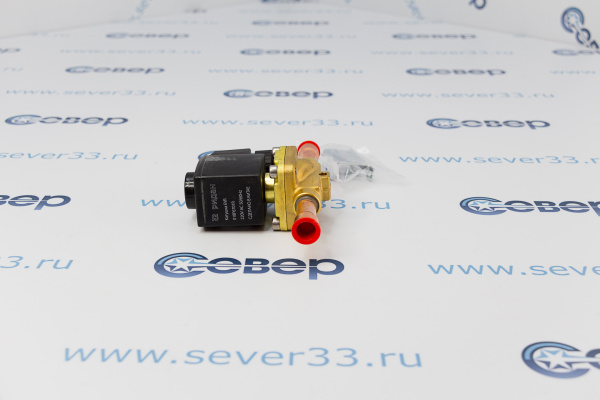

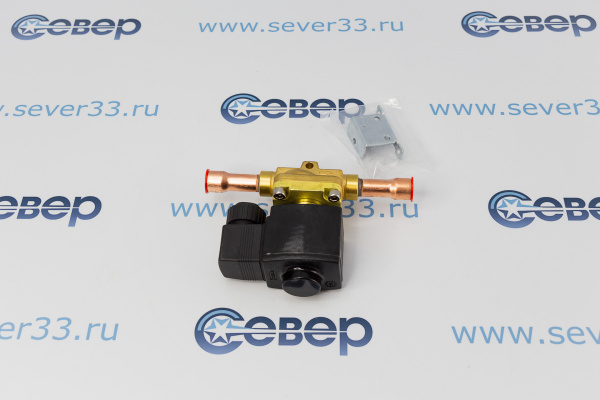

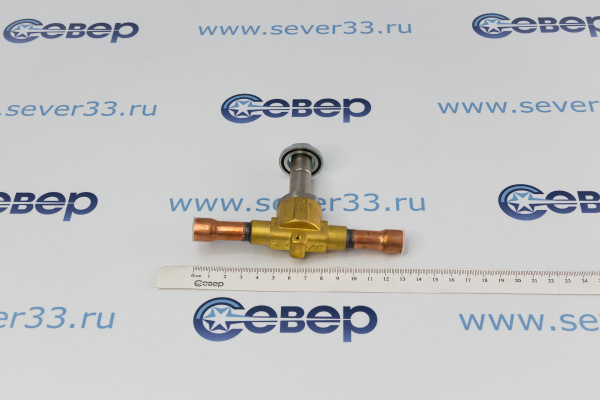

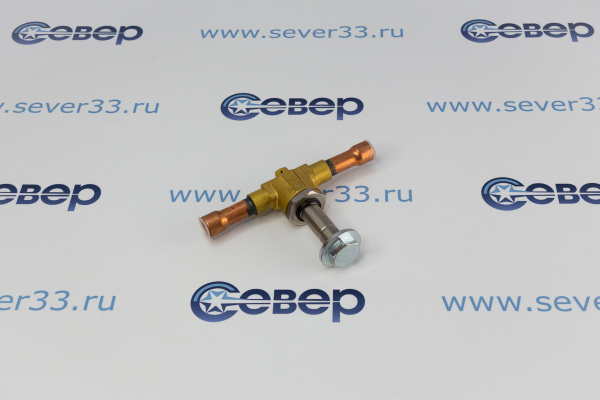

Тип присоединения: под пайку ODF. Присоединительные патрубки: 1/2" дюйм. Минимальный открывающий перепад давления ∆p 0,05 бар. Тип катушки 31. Температура рабочей среды: -40…105 (кратковременно) °С. Максимальное рабочее давление PB: 45 бар. Пропускная способность Kv 2,2 м3/ч. Номинальный диаметр (DN): 12 мм. Шток 13 мм.

Тип исполнения клапанного узла 02. Номинальная холодопроизводительность R404A / R507: 3,7 кВт. Номинальная холодопроизводительность R134a: 2,53 кВт. Номинальная холодопроизводительность R22 / R407C: 4,63 кВт.

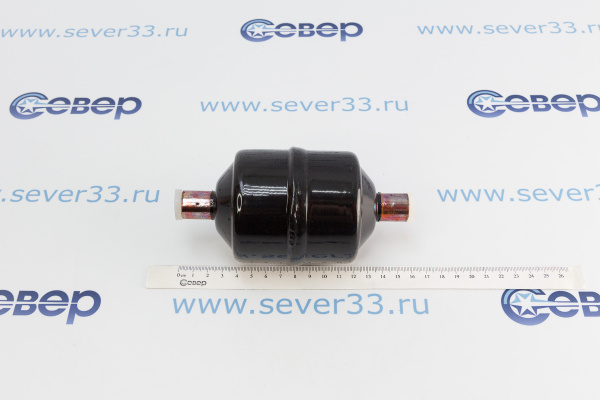

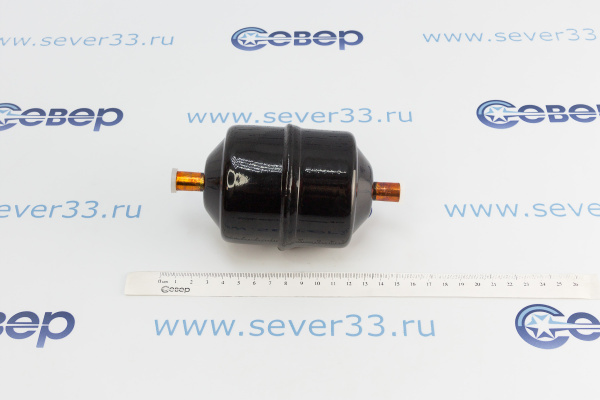

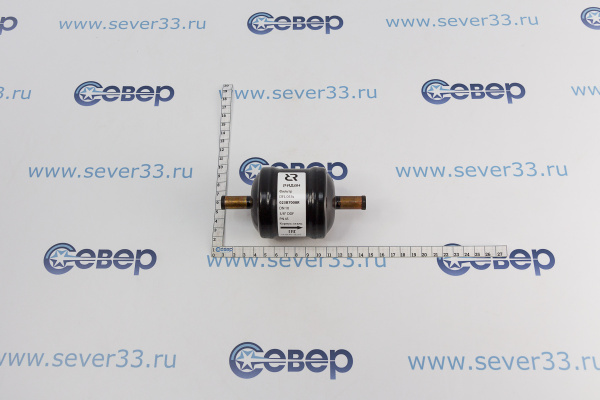

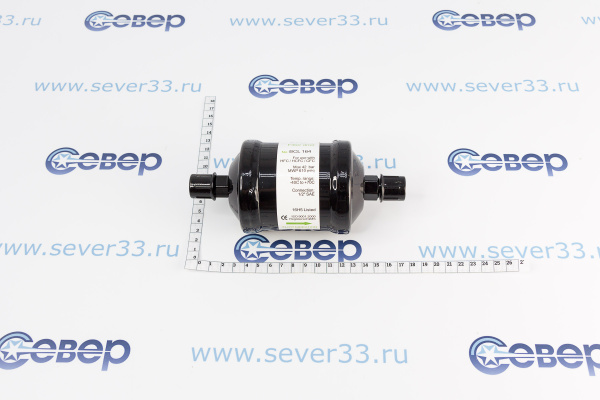

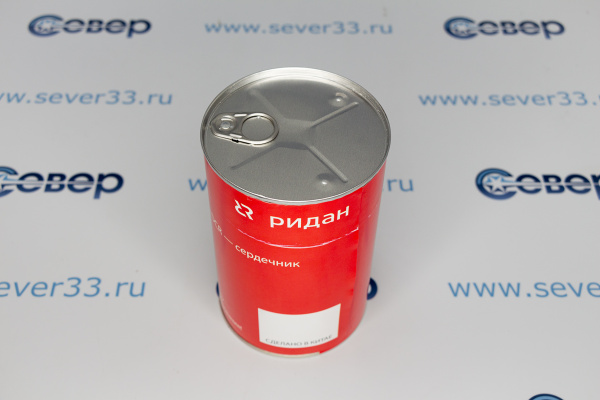

Сердечник фильтра на 80% изготовлен из материала типа “молекулярное сито” и на 20% из активированного алюминия. Особенно подходят для установок с высокой температурой конденсации, требующих высокой производительности осушения. Подходят для систем с ГХФУ и ХФУ хладагентами (R 22, R 502 и т.п.) и минеральными или алкиловыми бензоловыми маслами. Совместимы с ГФУ хладагентами и смесями. Диапазон температур: -40°C … +70°С. Максимальное рабочее давление: 46 бар. Поглощение кислоты: 6,40 г. Диаметр присоединительных штуцеров: 3/8". Тип соединения: под пайку. Материал соединения: сталь с медным покрытием. Твердая поверхность сердечника: 348 cm2. Объем твердого сердечника: 494 cm3.

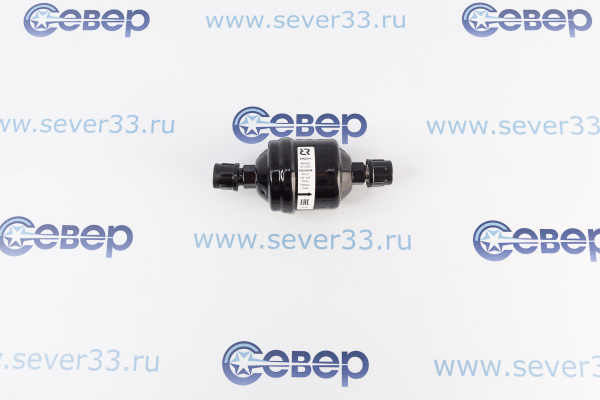

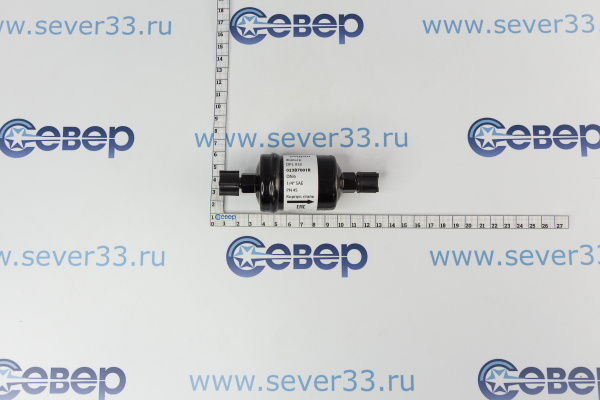

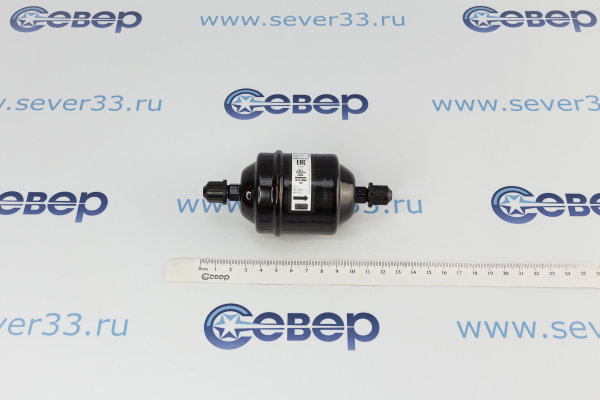

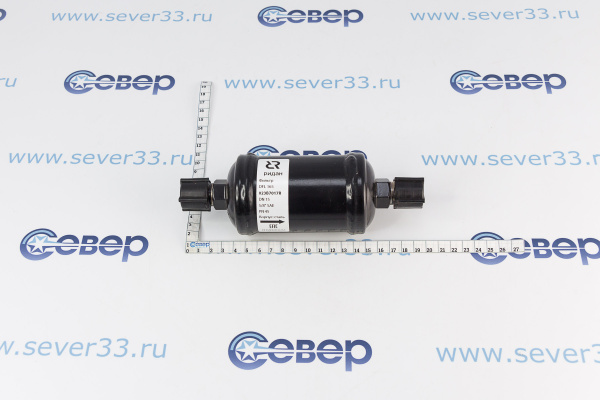

Тип соединения: под отбортовку. Соединительные размеры: 6 мм (1/4"). Кол-во кислоты: 0,87 г. Размер сердечника: 05 cu.in. Максимальное рабочее давление: 46,0 bar. Чистый объем 0,051 л. Объем твердого сердечника 67 см3. Твердая поверхность сердечника 95 см2. Объем корпуса 0,12 л. Хладагенты HCFC/HFC. Диапазон температур: -40 - +70 °C. Размер входного сечения: 1/4". Размер входного соединения: 6 мм. Тип входного соединения: под отбортовку. Размер выходного отверстия 1/4". Тип выходного соединения: под отбортовку. Вес: 0.288 кг.

Максимальное рабочее давление: 45 бар. Диапазон температур: от -40 до +120 °C. Тип присоединения: под пайку. Присоединительный патрубок: 1/2" дюйм.

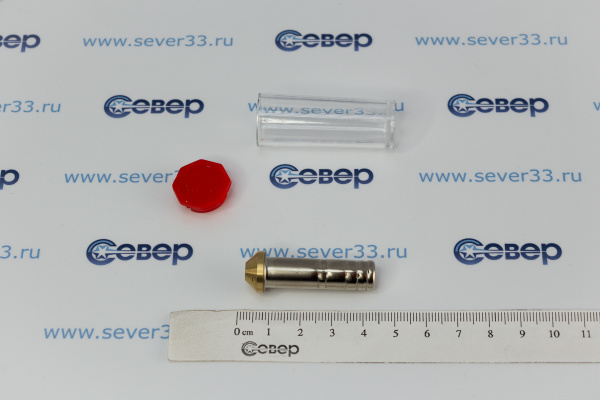

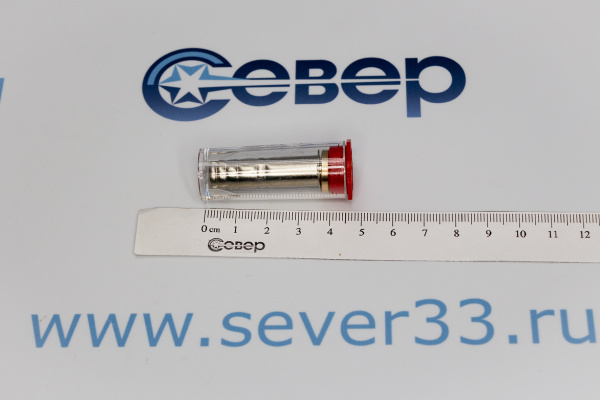

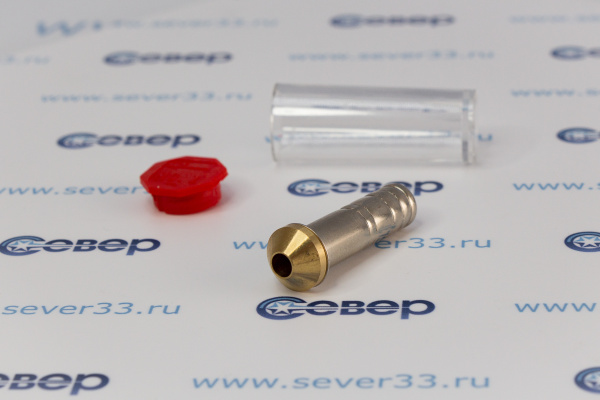

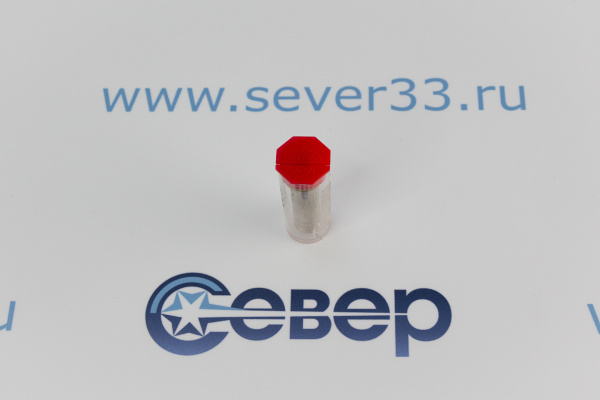

Клапанные узлы с фильтрами, предназначены для использования как с переходником под пайку так и в стандартной конфигурации (Вставка №00 для ТРВ).

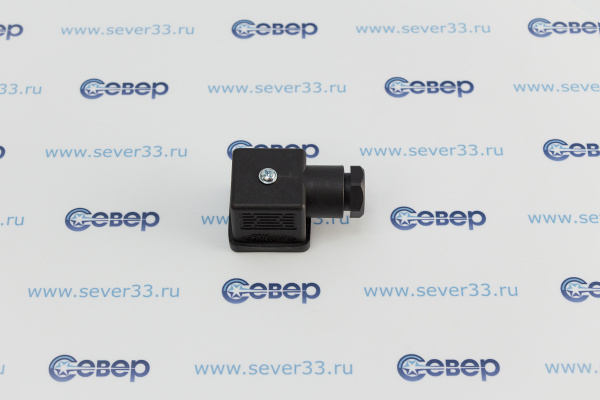

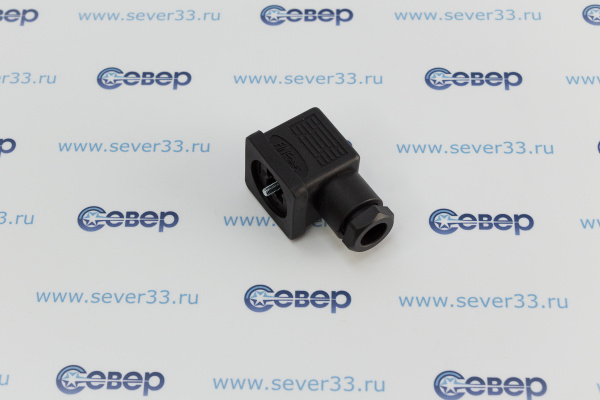

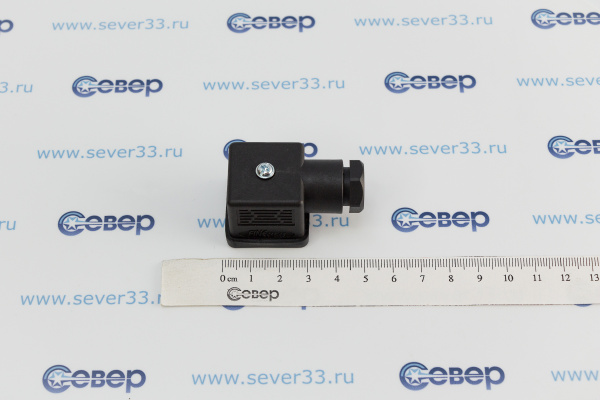

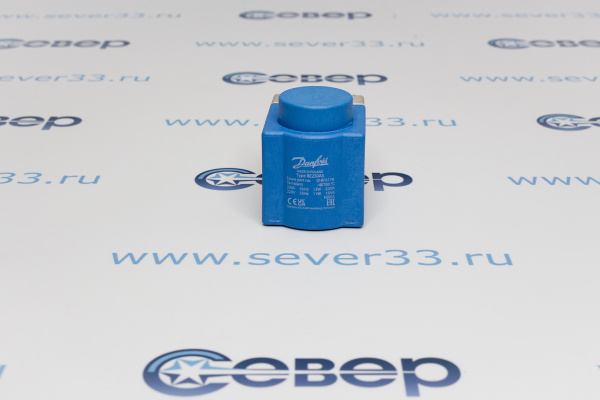

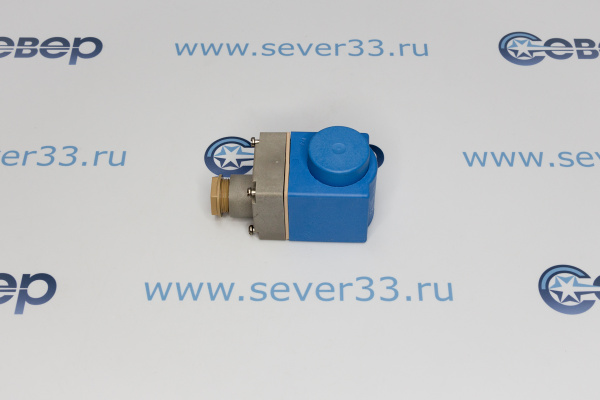

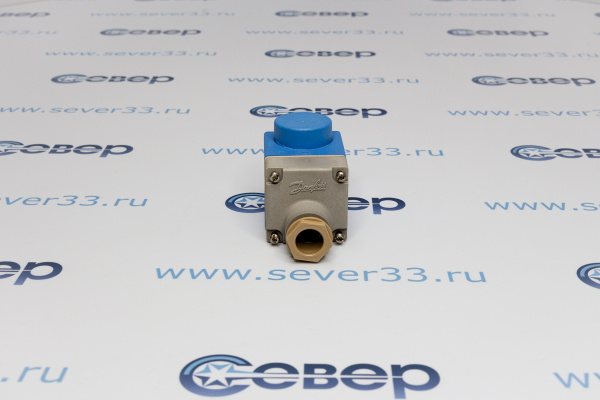

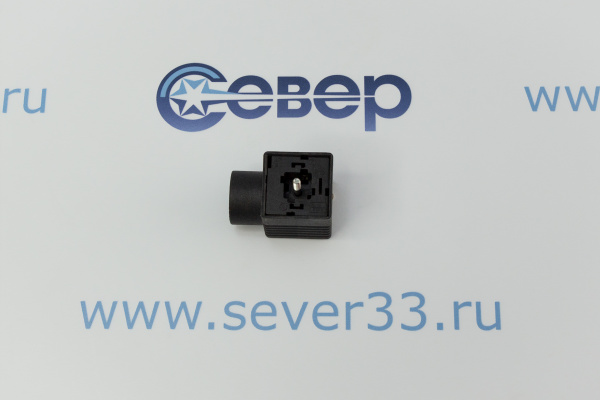

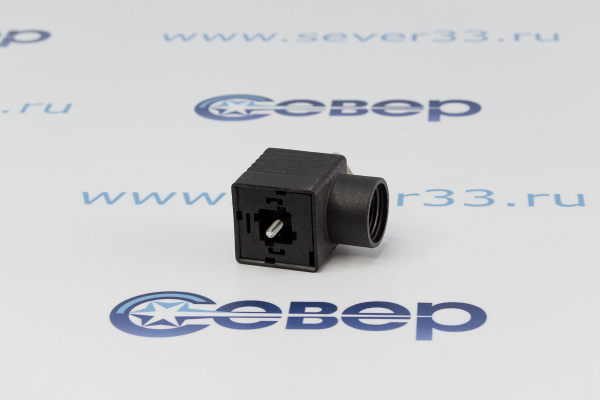

Напряжение питания 220 В переменного тока 50 Гц. Потребляемая мощность 10 Вт. Температура окружающей среды: -40 - +80°C (NC клапан), -40 - +55°C (NO клапан). Степень защиты: IP 67. Клеммная коробка: Кабели подключаются к винтовым зажимам в клеммной коробке. Коробка оснащена резьбовым разъемом Pg 13,5 с вводом для 6 - 14 мм кабеля. Максимальное сечение вводного кабеля: 2,5 мм2.

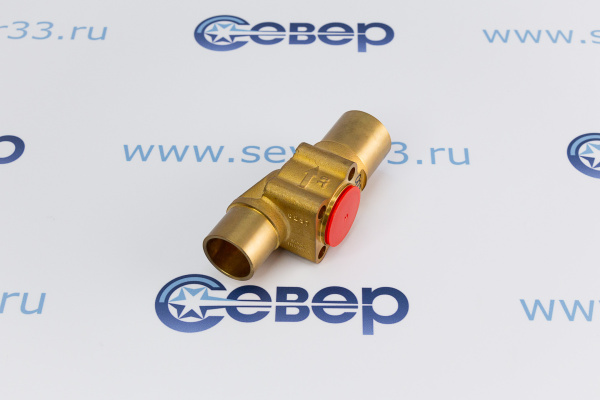

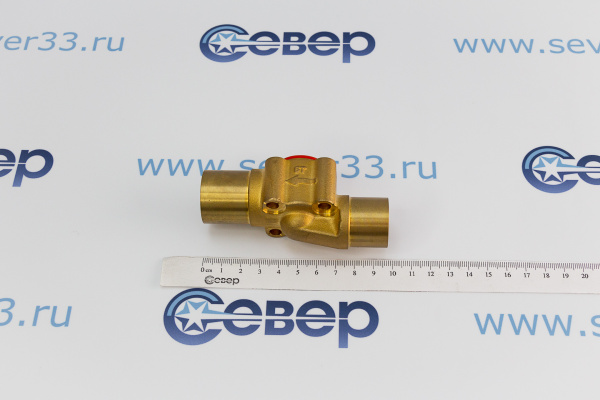

Прямоточный корпус для разборного ТРВ Данфосс серии ТЕ. Корпус допустимо использовать только с термочувствительным элементом и клапанным узлом того же типоразмера. Тип присоединительных штуцеров: входной - под пайку (ODF), выходной - под пайку (ODM). Диаметр присоединительных штуцеров: вход: 7/8", выход: 1 1/8". Вес: 0,349 кг. Материал корпуса: латунь. Направление: прямой.

Тип исполнения клапанного узла 05. Номинальная холодопроизводительность R404A / R507: 13,5 кВт. Номинальная холодопроизводительность R134a: 8,69 кВт. Номинальная холодопроизводительность R22 / R407C: 16,4 кВт.
