Системы управления и контроля

Оснащён 2 аналоговыми входами для датчиков NTC/PTC (датчик объёма, датчик испарителя/конденсатора), 1 многофункциональным цифровым входом, 3 управляющими реле (16А @ 250 VAC компрессор / 8А @ 250 VAC оттайка, 5А @ вентилятор испартеля). Настройку контроллера можно осуществить как при помощи кнопок, так посредством программного обеспечения Parameters Manager и ключа программирования EV3KEY компании EVCO.

с цветным дисплеем

Контакт функциональный: SPDT. Тип присоединения: ОТБОРТОВ. Электрическое соединение: кабель. Верхняя уставка давления: 23 bar. Нижнее давление активации: 19 bar. Давление разрыва: 200 bar. Диапазон температуры окружающей среды: -30...+85 градусов цельсия. Диапазон температуры рабочей среды: -55...+135 градусов цельсия. Длина кабеля - 1.5 м. Допустимая нагрузка: AC=4 A, 250 V. Макс. рабочее давление: 45 bar. Управляющее напряжение [В перем. тока]: 250V.

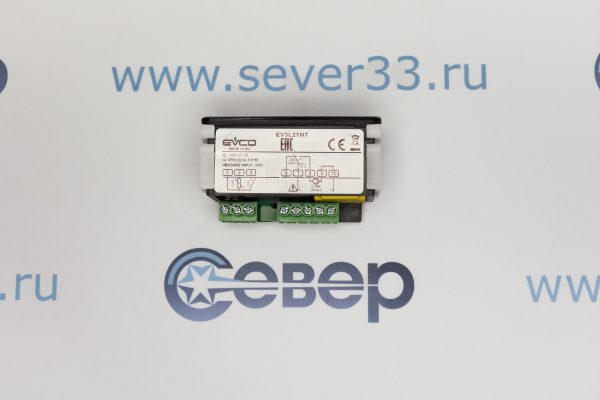

Соединение: Фиксированные винтовые клеммные колодки. Питание: 12-24 В переменного/постоянного тока. Аналоговые входы: Датчик шкафа (PTC/NTC). Настраиваемые входы: Вспомогательный датчик (PTC/NTC) или дверной выключатель /многоцелевой. Цифровые входы: Компрессор 16А. Другие функции: Работает с EV3KEY, Функция энергосбережения, Адаптивная система управления размораживанием, Режим функции охлаждения /нагрева.

Цвет: самозатухающий серый. Фронтальная защита: IP65. Размер: 75 x 33 мм. Посадочное место: 71 x 29 мм. Напряжение питания: 115-230 VAC; 12-24 Vac/dc (по заказу), 12 Vac/dc (по заказу). Сигнал тревоги: есть. Измерительные входы: 2 для датчиков PTC или NTC (датчики камеры и испарителя). Универсальный вход: 1 конфигурируется или под измерительный вход или цифровой вход. Цифровые входы: 1 многофункциональный; Диапазон регулирования температуры: от -50.0 до +99,0°С для PTC, от -40.0 до +99,0С для NTC. Управляющие реле: компрессор (16A @ 250Vac реле) оттайка (8A @ 250Vac реле) вентилятор испарителя(8A @ 250Vac реле). Вспомогательное реле (8A @ 250Vac реле).

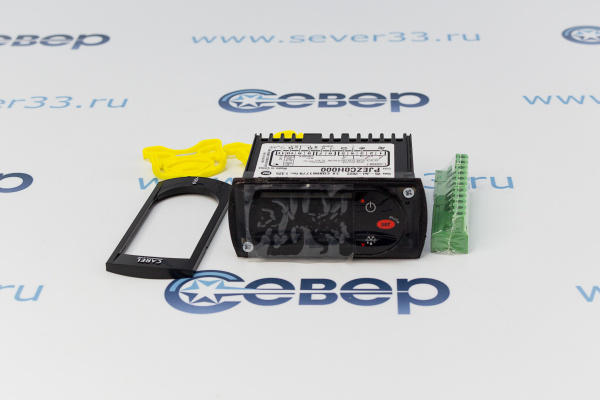

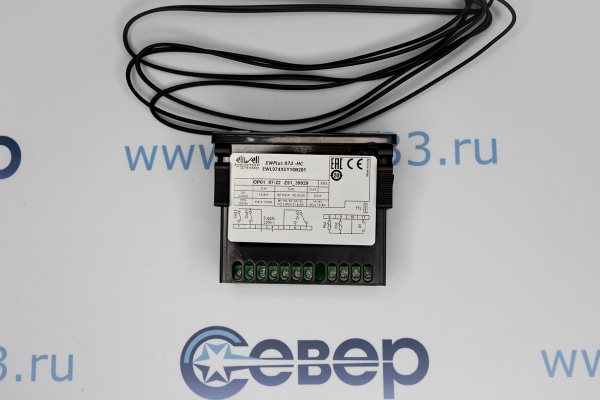

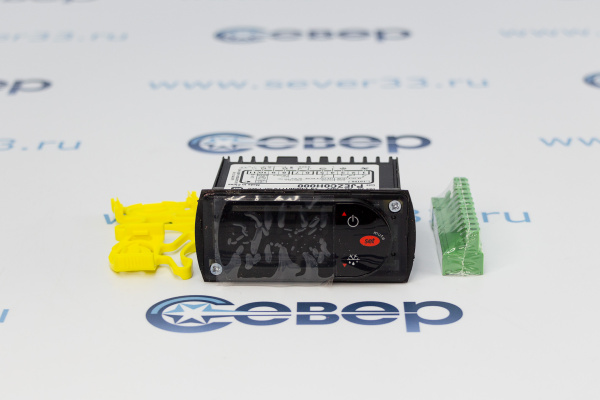

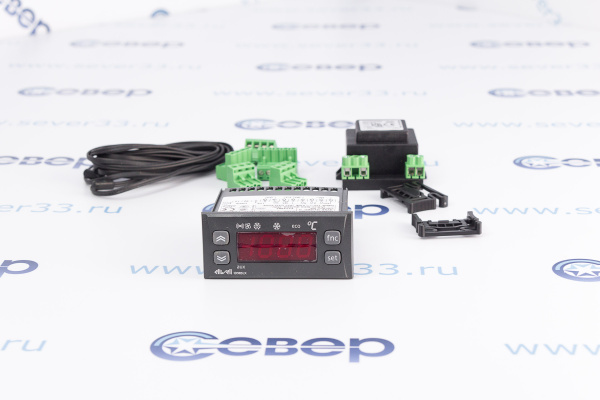

Защита передней панели - IP 65. Корпус: полимерный пластик PC+ABS UL94 V-0, стекло из поликарбаната, кнопки из термопласта. Размеры: передняя панель - 72x34 мм, глубина - 60мм. Монтаж: шаблон отверстия в панели 29x71 мм. Температура среды применения: – 5…55 °С. Температура хранения: – 30…85 °С. Относительная влажность среды применения: 10…90% RH (без конденсата). Относительная влажность при хранении: 10…90% RH (без конденсата). Диапазон данных на дисплее – 50…110 (NTC) или – 50…140 (PTC) °С 3 1/2 цифры + знак. Разрешение: 1 или 0,1 °С. Аналоговые входы: 2 входа NTC или PTC (выбирается параметром). Цифровые входы: 2 свободных от напряжения цифровых входа. Последовательный порт: TTL порт для соединения с Copy Card и системой Televis. Цифровые выходы: 4реле: (A) первое типа SPDT 8(3) А 250В перем. ток, (B) второе типа SPST 8(3) А 250В перем. ток, (C) третье типа SPST 8(3) А 250В перем. ток, (D) четьверт. типа SPST 5(2) А 250В перем. ток. Link: Выход для сети Link. Диапазон измерений: – 50…140 °С

Контроллер SB655/C/S

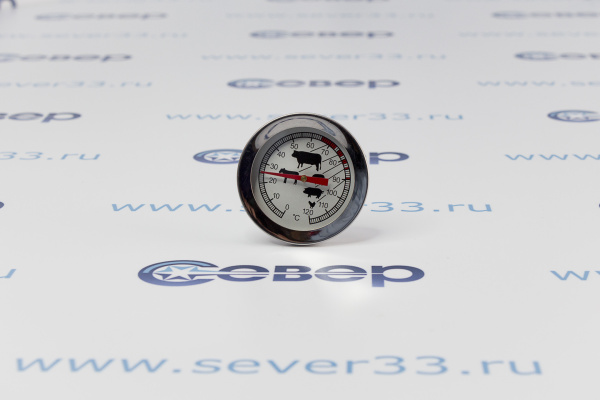

Габаритные размеры 54х140 мм. Материал: стекло, нержавеющая сталь. Диапазон измерения 0-120 °C.

Длина капиллярной трубки - 1000 мм. Штуцер с наружной резьбой 1/4" SAE.

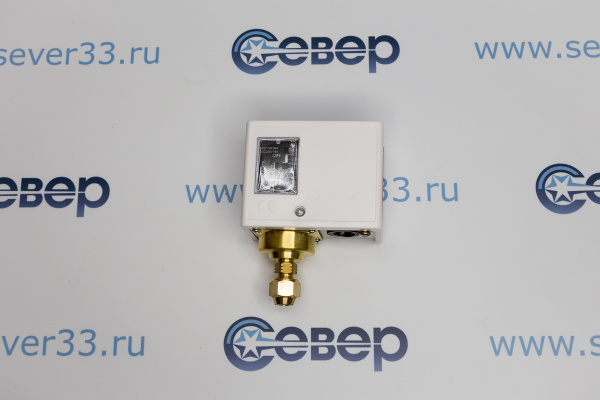

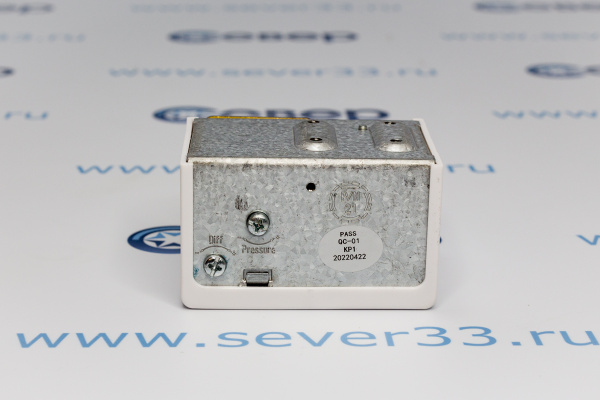

Диапазон регулирования -0,2-7,5 , бар, Соединение резьба 1/4.

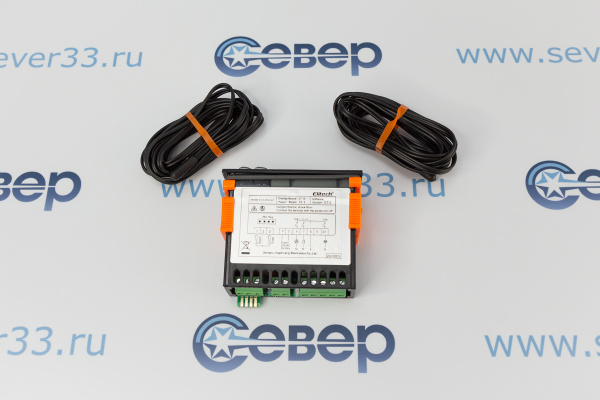

Электропитание: 230 В переменного тока ± 10%; 50/60 Гц. Потребляемая мощность: < 3 Вт. Диапазон измерения датчиков: -50°C ~ 90°C. Диапазон регулирования: -50°C ~ 90°C. Точность измерения температуры: ±1°C (-40°C ~ 50°C), ±2°C (51°C ~ 70°C), другие ± 3°C. Разрешение дисплея: Датчик в камере: 0,1°C, датчик испарителя: 1°C. Номинальный ток выходного реле (компрессор): 17 A / 220 В. Номинальный ток выходного реле (разморозка): 10 A / 220 В. Номинальный ток выходного реле (вентилятор испарителя): 10 A / 220 В. Температура использования: 0°C ~ 55°C. Температура хранения: -25°C ~ 75°C. Размер продукта: 78,5 × 34,5 × 74 мм. Монтажный размер: 71 × 29мм.

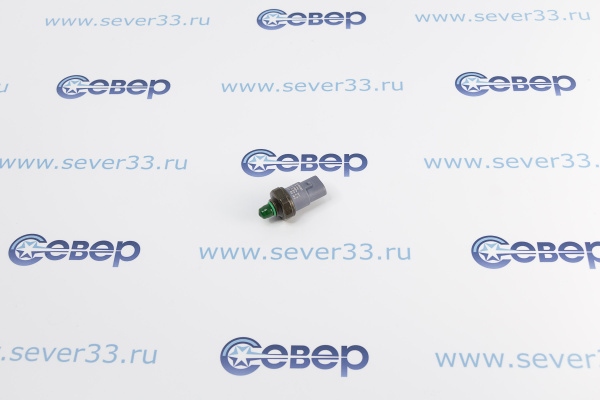

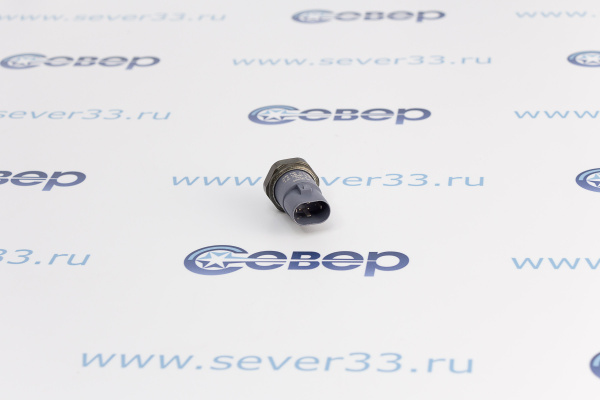

Датчик давления RC-U04003

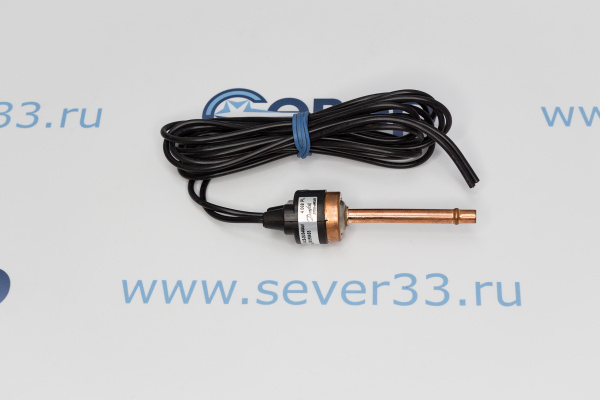

Применение: защита по ВД. Тип сброса: авто. Давление отключения ± дифференциал: 22 ± 1 бар. Давление включения ± дифференциал: 18 ± 1 бар. Тип присоединения: штуцер с накидной резьбой 1/4" SAE с депрессором. Степень защиты корпуса IP65. Подключение: кабель AWG18. Длина кабеля: 100 см. Контактная группа SPST-NC. Тип контактов: нормально замкнутый. Допустимая нагрузка AC 2.9A, 240 В.

Максимальное рабочее давление: 45 бар. Давление отключения ± дифференциал: 13 ± 1,5 бар. Давление включения ± дифференциал: 16 ± 1 бар. Тип присоединения: штуцер с накидной резьбой 1/4" SAE с депрессором. Длина кабеля: 100 см. Допустимая нагрузка: AC 2.9A, 240 В. Тип сброса: авто.

Максимальное рабочее давление: 45 бар. Тип присоединения: штуцер с накидной резьбой 1/4" SAE с депрессором. Длина кабеля: 100 см.
