Контроллеры

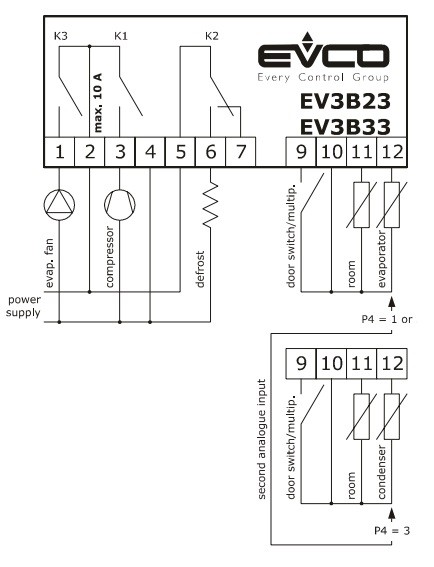

Оснащён 2 аналоговыми входами для датчиков NTC/PTC (датчик объёма, датчик испарителя/конденсатора), 1 многофункциональным цифровым входом, 3 управляющими реле (16А @ 250 VAC компрессор / 8А @ 250 VAC оттайка, 5А @ вентилятор испартеля). Настройку контроллера можно осуществить как при помощи кнопок, так посредством программного обеспечения Parameters Manager и ключа программирования EV3KEY компании EVCO.

с цветным дисплеем

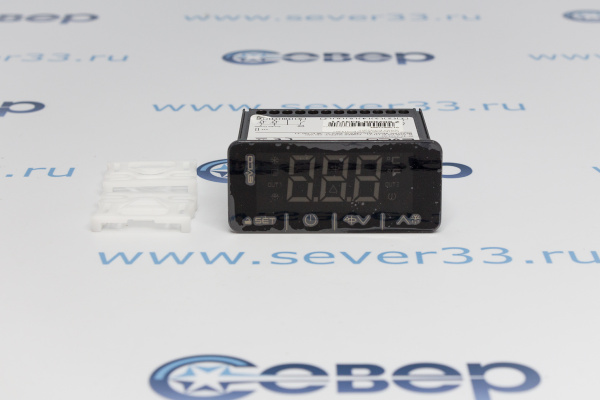

Соединение: Фиксированные винтовые клеммные колодки. Питание: 12-24 В переменного/постоянного тока. Аналоговые входы: Датчик шкафа (PTC/NTC). Настраиваемые входы: Вспомогательный датчик (PTC/NTC) или дверной выключатель /многоцелевой. Цифровые входы: Компрессор 16А. Другие функции: Работает с EV3KEY, Функция энергосбережения, Адаптивная система управления размораживанием, Режим функции охлаждения /нагрева.

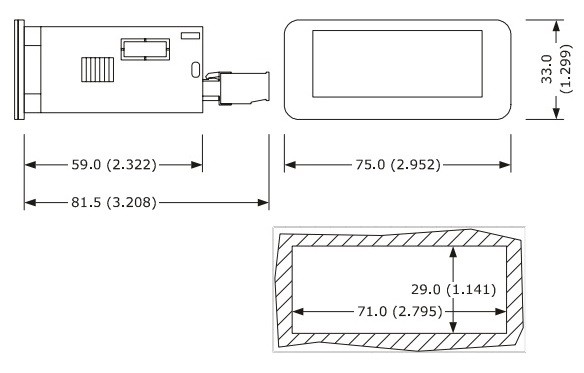

Цвет: самозатухающий серый. Фронтальная защита: IP65. Размер: 75 x 33 мм. Посадочное место: 71 x 29 мм. Напряжение питания: 115-230 VAC; 12-24 Vac/dc (по заказу), 12 Vac/dc (по заказу). Сигнал тревоги: есть. Измерительные входы: 2 для датчиков PTC или NTC (датчики камеры и испарителя). Универсальный вход: 1 конфигурируется или под измерительный вход или цифровой вход. Цифровые входы: 1 многофункциональный; Диапазон регулирования температуры: от -50.0 до +99,0°С для PTC, от -40.0 до +99,0С для NTC. Управляющие реле: компрессор (16A @ 250Vac реле) оттайка (8A @ 250Vac реле) вентилятор испарителя(8A @ 250Vac реле). Вспомогательное реле (8A @ 250Vac реле).

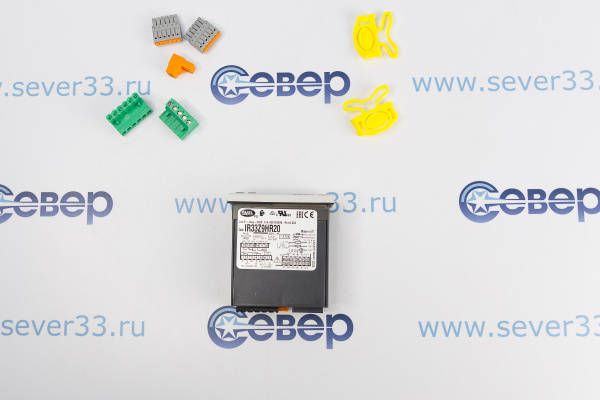

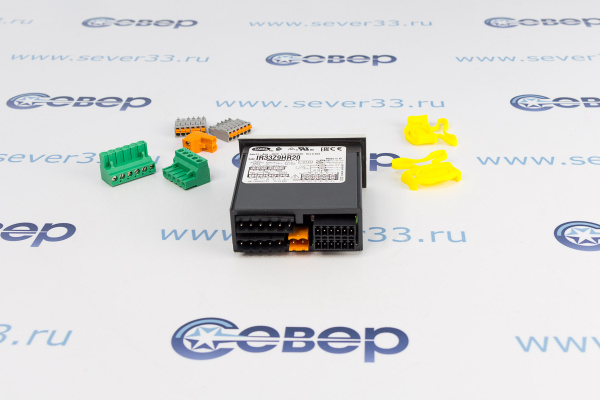

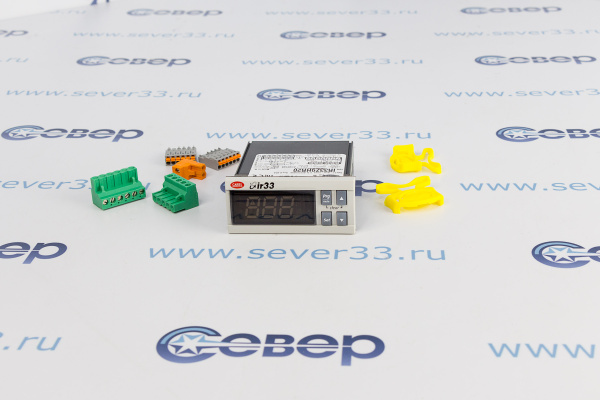

Защита передней панели - IP 65. Корпус: полимерный пластик PC+ABS UL94 V-0, стекло из поликарбаната, кнопки из термопласта. Размеры: передняя панель - 72x34 мм, глубина - 60мм. Монтаж: шаблон отверстия в панели 29x71 мм. Температура среды применения: – 5…55 °С. Температура хранения: – 30…85 °С. Относительная влажность среды применения: 10…90% RH (без конденсата). Относительная влажность при хранении: 10…90% RH (без конденсата). Диапазон данных на дисплее – 50…110 (NTC) или – 50…140 (PTC) °С 3 1/2 цифры + знак. Разрешение: 1 или 0,1 °С. Аналоговые входы: 2 входа NTC или PTC (выбирается параметром). Цифровые входы: 2 свободных от напряжения цифровых входа. Последовательный порт: TTL порт для соединения с Copy Card и системой Televis. Цифровые выходы: 4реле: (A) первое типа SPDT 8(3) А 250В перем. ток, (B) второе типа SPST 8(3) А 250В перем. ток, (C) третье типа SPST 8(3) А 250В перем. ток, (D) четьверт. типа SPST 5(2) А 250В перем. ток. Link: Выход для сети Link. Диапазон измерений: – 50…140 °С

Контроллер SB655/C/S

Электропитание: 230 В переменного тока ± 10%; 50/60 Гц. Потребляемая мощность: < 3 Вт. Диапазон измерения датчиков: -50°C ~ 90°C. Диапазон регулирования: -50°C ~ 90°C. Точность измерения температуры: ±1°C (-40°C ~ 50°C), ±2°C (51°C ~ 70°C), другие ± 3°C. Разрешение дисплея: Датчик в камере: 0,1°C, датчик испарителя: 1°C. Номинальный ток выходного реле (компрессор): 17 A / 220 В. Номинальный ток выходного реле (разморозка): 10 A / 220 В. Номинальный ток выходного реле (вентилятор испарителя): 10 A / 220 В. Температура использования: 0°C ~ 55°C. Температура хранения: -25°C ~ 75°C. Размер продукта: 78,5 × 34,5 × 74 мм. Монтажный размер: 71 × 29мм.

Характеристики контроллера: Корпус: самозатухающий пластик, серый. Размеры: 74 x 32 x 39.5 мм. Размеры посадочного отверстия: 71 x 29 мм. Питание: Питание: 230 VAC (+10% - 15%), 50...60 Гц, 2 VA. Аналоговый вход: 1 для датчика температуры NTC. Рабочая температура: от 0 до +55.0°C. Температура хранения: от -25 до +70.0°C. Температура регулирования: от -40 до +99.0°C. Разрешающая способность: 0.1°С/ 1°F. Цифровые входы: один многофункциональный для NO/NC контакта. Выходы реле: реле контроля компрессора: 16 A @ 250 VAC (перекидывающийся контакт); Максимально допустимый ток нагрузки 10 А. Фронтальная защита: IP65.

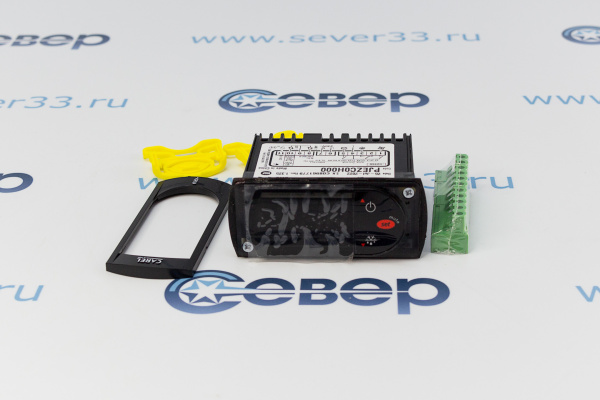

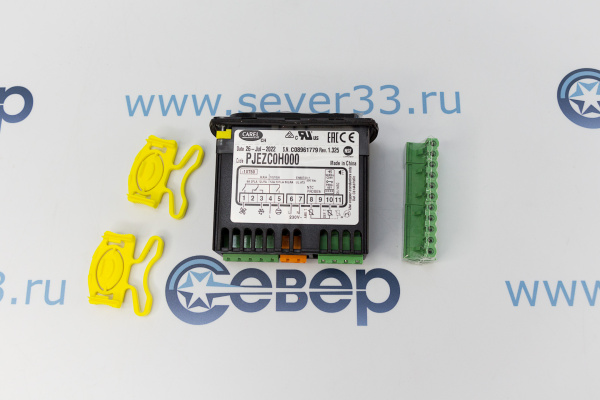

PJEZC0H000 - параметрический контроллер для холодильного оборудования. Предназначен для управления испарителем с принудительным обдувом и принудительным оттаиванием, также способен управлять пуском-остановкой компрессора или соленоидным клапаном. Имеет три встроенных реле по 8 А, количество подключаемых датчиков 2 или 3 (датчик температуры воздуха в охлаждаемом объеме, датчик температуры поверхности испарителя.) датчик 3 может быть сконфигурирован как аварийное реле. Тип используемых датчиков PTC сопротивление 985 ОМ при 25 С, либо NTC сопротивление 10 кОМ при 25 С. Напряжение питания 230В/50Гц. Может быть подключен к сети RS 485, возможно программирование с помощью электронного ключа.

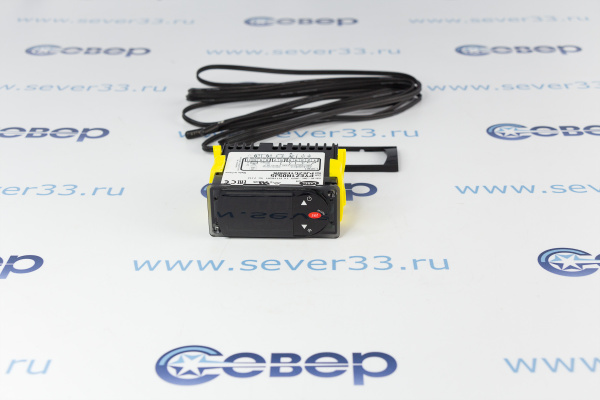

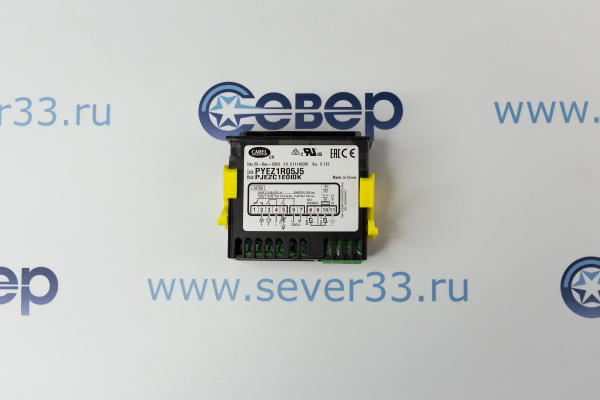

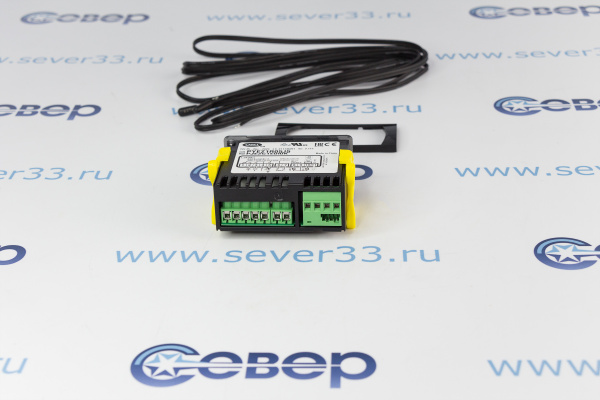

Carel PJEZC1E0I0K - параметрический контроллер для холодильного оборудования. Предназначен для управления испарителем с вентилятором и естественной оттайкой, при останове компрессора, с температурой в охлаждаемом объеме выше 0 C. Так же способен управлять пуском остановом компрессора мощностью до 2 л.с. или соленоидным клапаном. Имеет два встроенных реле по 12 А. Цифровой вход для третьего датчика. Напряжение питания 230В/50Гц. Может быть подключен к сети RS 485, возможно программирование с помощью электронного ключа. Имеет встроенные часы с управлением часовыми поясами. Контроллер поставляется без датчиков.

Монтажные размеры: 71x29 мм. Питание: 230 В. Род напряжения: переменный ток. Тип датчика: NTC/PTC/Pt1000. Выходы реле: 1 Вход 1: NO-12A(12). Фронтальные размеры: 74x32 мм. Монтажная глубина: 67 мм. Род защит: IP65. Диапазон измерений: -55 до +150 °C. Экран: 3½-разрядн.

Характеристики контроллера: Корпус: самозатухающий пластик, серый. Размеры: 74 x 32 x 39.5 мм. Размеры посадочного отверстия: 71 x 29 мм. Питание: Питание: 230 VAC (+10% - 15%), 50...60 Гц, 2 VA. Аналоговый вход: 1 для датчика температуры NTC/PTC. Универсальный вход: для датчика температуры NTC/PTC либо в качестве цифрового (NO/NC контакт). Рабочая температура: от 0 до +55.0°C. Температура хранения: от -25 до +70.0°C. Температура регулирования: от -99 до +199.0°C. Разрешающая способность: 0.1°С/ 1°F. Цифровые входы: один многофункциональный для NO/NC контакта. Выходы реле: реле контроля компрессора: 16 A @ 250 VAC (перекидывающийся контакт); Максимально допустимый ток нагрузки 10 А. Фронтальная защита: IP65

Корпус: само-затухающий пластик, серый. Размеры: 74 x 32 x 39.5 мм. Размеры посадочного отверстия: 71 x 29 мм. Питание: 230 Vac, 50/60 Гц, 3 VA (округленно); 115 VAC (по заказу). Аналоговые входы: 2 для датчиков температуры NTC/PTC. Цифровые входы: 1 многофункциональный для NO/NC контакта. Рабочая температура: от 0 до +55.0°C. Температура хранения: от -25 до +70.0°C. Диапазон регулирования: от -40 до +99.0°C. Разрешающая способность: 0.1°С/ 1°F. Выходы реле: реле компрессора: 30 A @ 250 VAC (SPST контакт); реле оттайки: 8 A @ 250 VAC (SPST контакт); реле вентилятора испарителя: 5 A @ 250 VAC (перекидывающийся контакт). Максимально допустимый ток нагрузки 10 А.

Установка: монтируется в панель. Корпус: самозатухающий пластик, серый. Фронтальная защита: IP65. Размер посадочного отверстия: 71x29 мм. Размеры: 74x32 мм. Питание: 220 VAC. Сигнал тревоги: да. Рабочий диапазон: от -100.0 до 1300°C. Цифровые входы: 1 многофункциональный. Цифровые выходы: 1 реле нагрузки (16 A @ 250 Vac). Аналоговые входы: 1 (тип датчиков PTC / NTC / Ni120 / Pt100 / Pt1000 / Термопары J/K / токовые 0-20/4-20mA / вольтовые 0-10/2-10V).

EVK411M - одноступенчатый цифровой контроллер c двумя режимами работы. Данный контроллер отличается от аналогичных в своем классе тем, что оснащен универсальным измерительным входом "multiprobe". Это означает, что через параметры конфигурации контроллера пользователь может задать тип используемого датчика. Данный контроллер поддерживает следующие типы датчиков: стандартные датчики температуры PTC / NTC / Ni120 термопары J/K Высокоточные датчики температуры Pt100 и Pt1000 все типы датчиков токовых 0-20/4-20 mA все типы датчиков вольтовых 0-10/2-10 V Некоторые параметры конфигурации позволяют устанавливать прибор на нагрев или охлаждение, защитить компрессор от перегрузок, регулировать процесс оттайки, сигнализировать о неисправностях в системе, выходе параметров за требуемый предел и т.д.

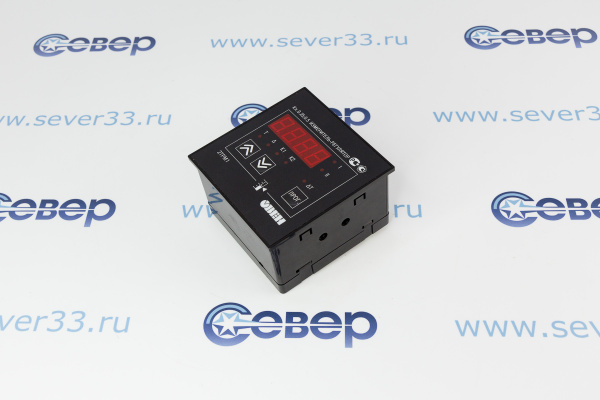

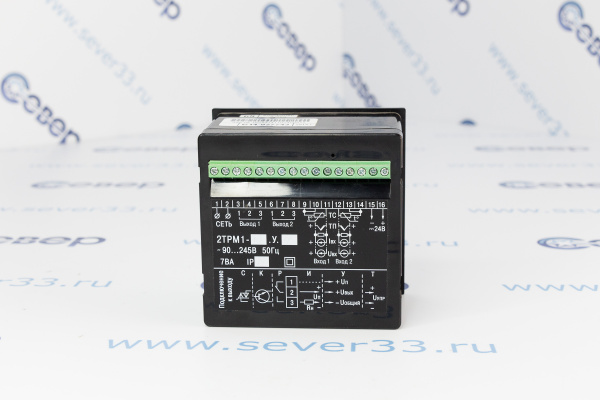

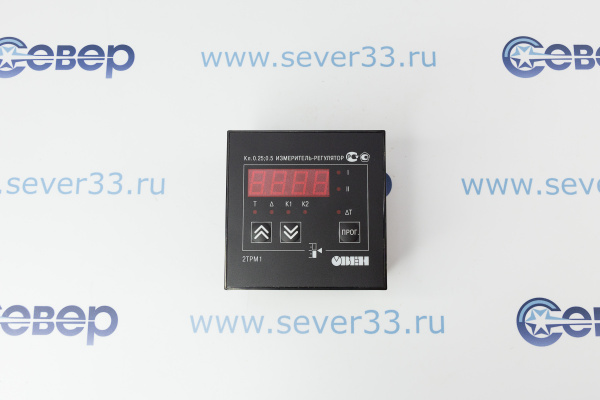

Цифровой индикатор: один. Кнопки управления: три. Клеммная колодка: лепестковая. Высота индикатора: 14 мм. Монтаж в щит: одна плоскость, штыревой зацеп. Шунт для входных сигналов тока: внешний. RS-485 - отсутствует. Уплотнитель для обеспечения IP: съемный. Напряжение питания переменного тока ~90…264В (номинальное 230В). Частота напряжения питания 50, 60 Гц. Потребляемая мощность не более 10 ВА. Напряжение встроенного источника питания нормирующих преобразователей 24 ± 2,4 В (только для исполнения без RS-485). Максимально допустимый ток источника питания 50 мА. Корпус 96×96×53, IP54.

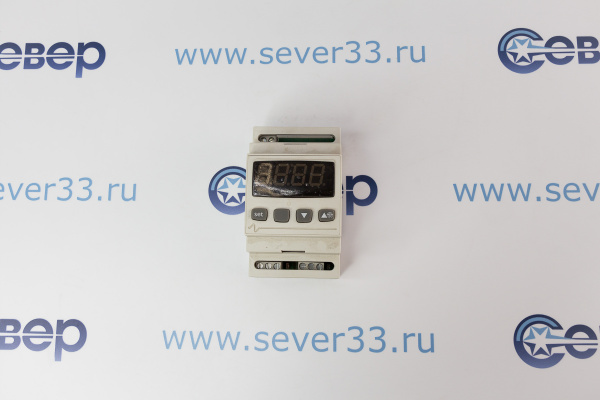

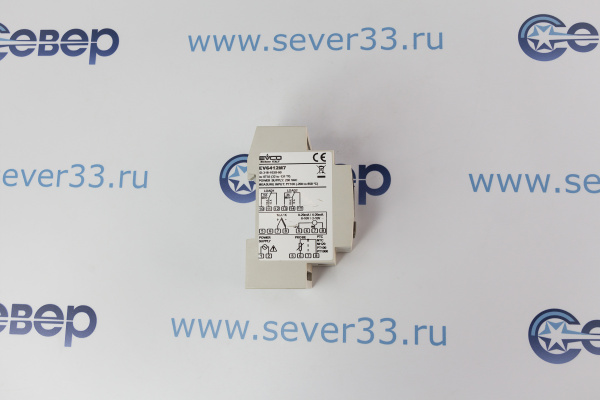

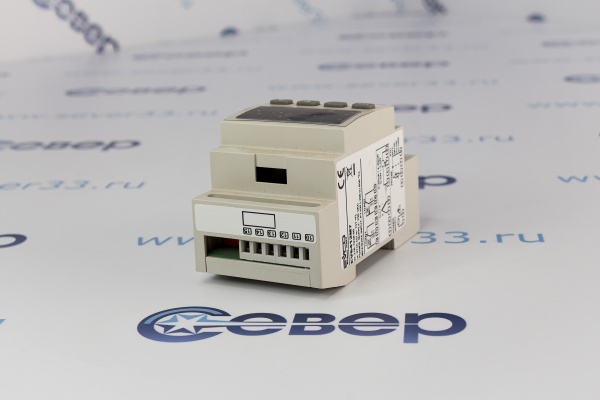

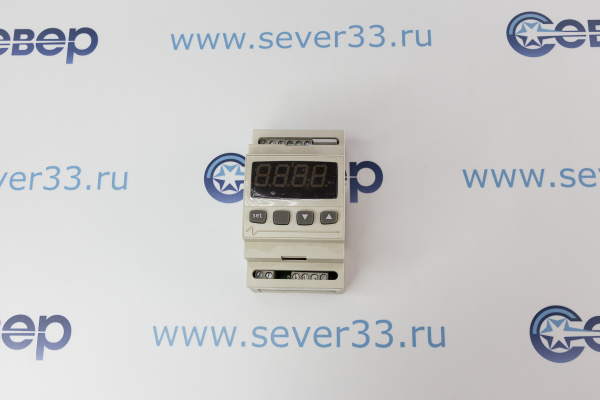

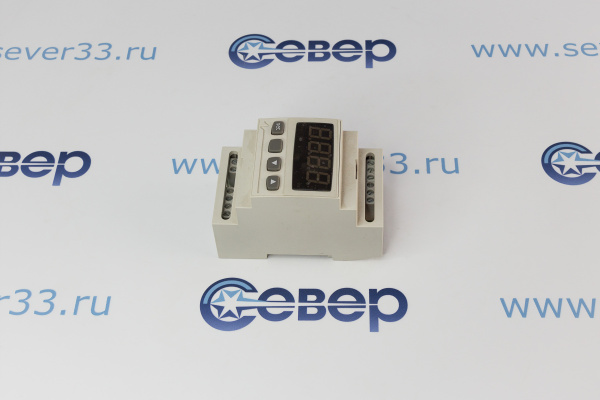

Установка: DIN-рейка. Корпус: самозатухающий пластик, серый. Фронтальная защита: IP65. Размеры: 53 x 90 мм. Питание: 12-24 Vac/dc. Сигнал тревоги: есть. Измерительные средства: PTC/NTC, J/K, Pt100/Pt1000, 0-20/4-20mA, 0-10/2-10V. Рабочий диапазон: от -100.0 до 1300°C. Цифровые входы: нет. Цифровые выходы: 1 реле нагрузки (16 A @ 250 Vac). 2 реле нагрузки (8А @ 250 Vac). Серийный порт: TTL, MODBUS-RTU.
